不锈钢闭式冷却塔

作者:hengke 来源:河北安来环保科技有限公司时间:2021-07-29 访问量:
描述:不锈钢闭式冷却塔采用钢板作为主要结构,内部额外钢结构框架。该产品为双风机结构,而双风机通过皮带减速机被同一台电机驱动。这款产品与平常的闭式冷却塔比较,最大的区别就是盘管与填料的截然不同,并且循环水全封闭运作。

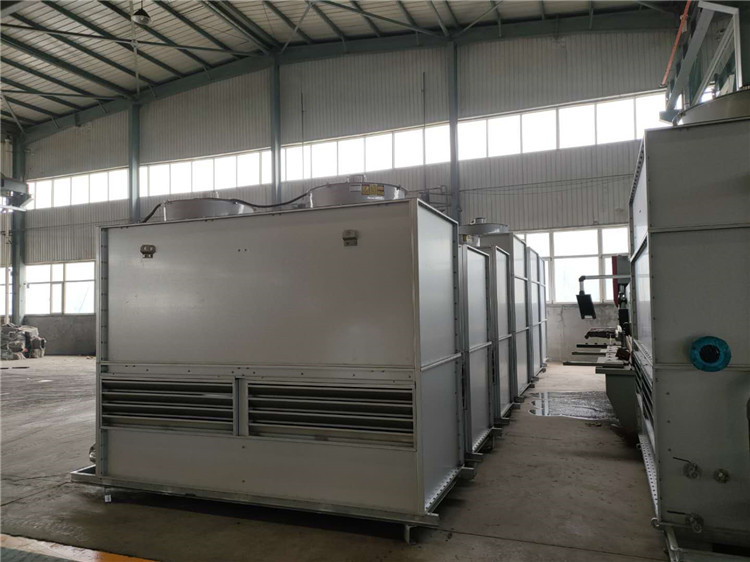

不锈钢闭式冷却塔

不锈钢闭式冷却塔产品简介

不锈钢闭式冷却塔运作原理

内循环水系统:盘管内被冷却后的循环水从塔体流出,由系统循环水泵送往热源(被冷却设备),经过换热升温的循环水再进入盘管冷却。

外循环水系统:外部喷淋水通过与盘管和填料接触换热达到冷却盘管内部循环水的目的后,落入下部水槽,由喷淋水泵送至喷淋水槽再次循环。

内循环被冷却水通过盘管与管外喷淋水和空气进行热质交换,避免了被冷却水与空气直接接触而导致的水质污染。由于喷淋水经过了PVC填料预冷却,其换热效果更加明显。

不锈钢闭式冷却塔适用范围

不锈钢闭式冷却塔的安装

不锈钢闭式冷却塔风机采用静音型大叶片风机,使得冷却塔出风口处的噪音更低。采用了重力池式布水。喷淋水进水池式播水盆,然后在重力作用下经过喷头,喷淋中下面的换热填料和闭式冷却塔换热器上。经过换热器后,自然流入底部集水盘。因此相对逆流式闭式冷却塔,ZXZ-H系列不锈钢闭式冷却塔噪音更低。没有水流滴入集水盘的“哗哗”声。不锈钢闭式冷却塔能够多台并排组装在一起,与逆流式冷却塔相比,具有更小的占地面积。因此,不锈钢闭式冷却塔更适用于:噪音要求高、占地面积较小的场合。

组成与结构

(1)换热盘管:不锈钢闭式冷却塔采用多组盘管结构,多组盘管安装在闭式冷却塔的两端进风面。盘管与换热填料交错设计,喷淋水经过盘管后在经过换热填料冷却,反复多次后流入底部集水盘。换热盘管一般采用铜管,特殊情况也可采用不锈钢管或铝管等材质制作。在焊接完毕后,需要进行压力测试,以保证无渗漏和任何砂眼。试压一般是将换热盘管置入水中,然后在换热盘管内注入高压空气,空气压力一般选择2.0MPa。保压24小时,观察渗漏情况。无气泡则判定合格,否则需要返修处

(2)播水盆及喷头:ZXZ-H不锈钢闭式冷却塔采用重力池式布水,播水盆材质可采用不锈钢、镀锌钢板、镀铝锌板或玻璃钢等材质。喷头直接卡接在播水盆底部,如果需要更换时,只需要朝上抠出喷头即可。喷头材质为PVC或ABS,单个喷头流量一般为1~2立方米每小时,根据播水盆内水位的高低,喷头流量有适当变化。

产品特点

(1)、彻底杜绝冷却水系统由杂物、水垢引起的危害:经软化处理的冷却水在系统内闭路循环,与外界环境不直接接触,杜绝了由于漂浮物、粉尘、有害离子等进入冷却水系统并积聚而造成的效率降低、脏污故障等。

(2)、新型热交换器的采用使盘管的安装、更换彻底简化:A、新型热交换器盘管与集管的连接采用了专利的法兰连接方式,使热交换器盘管的安装、拆卸作业彻底简化。B、新型热交换器采用立体倾斜技术,彻底解决排水不畅及残留问题。

(3)、新型换热器与填料的最优化布局使维护、保养更便捷:新型热交换器与高性能填料的最优化布局,使热交换盘管及填料的保养、清洗作业更加简单、方便。

(4)、新型风机的采用进一步提高了性能:采用三坐标逆解法设计的新型风机叶片,经整体钢模压力铸造制成并经严格的动平衡测试,排风能力提高,运转噪音进一步降低。



(5)、喷淋配管内部化:喷淋配管设置在冷却塔内部,省却了外部配管,使塔体外型更美观降低了现场配管费用。
